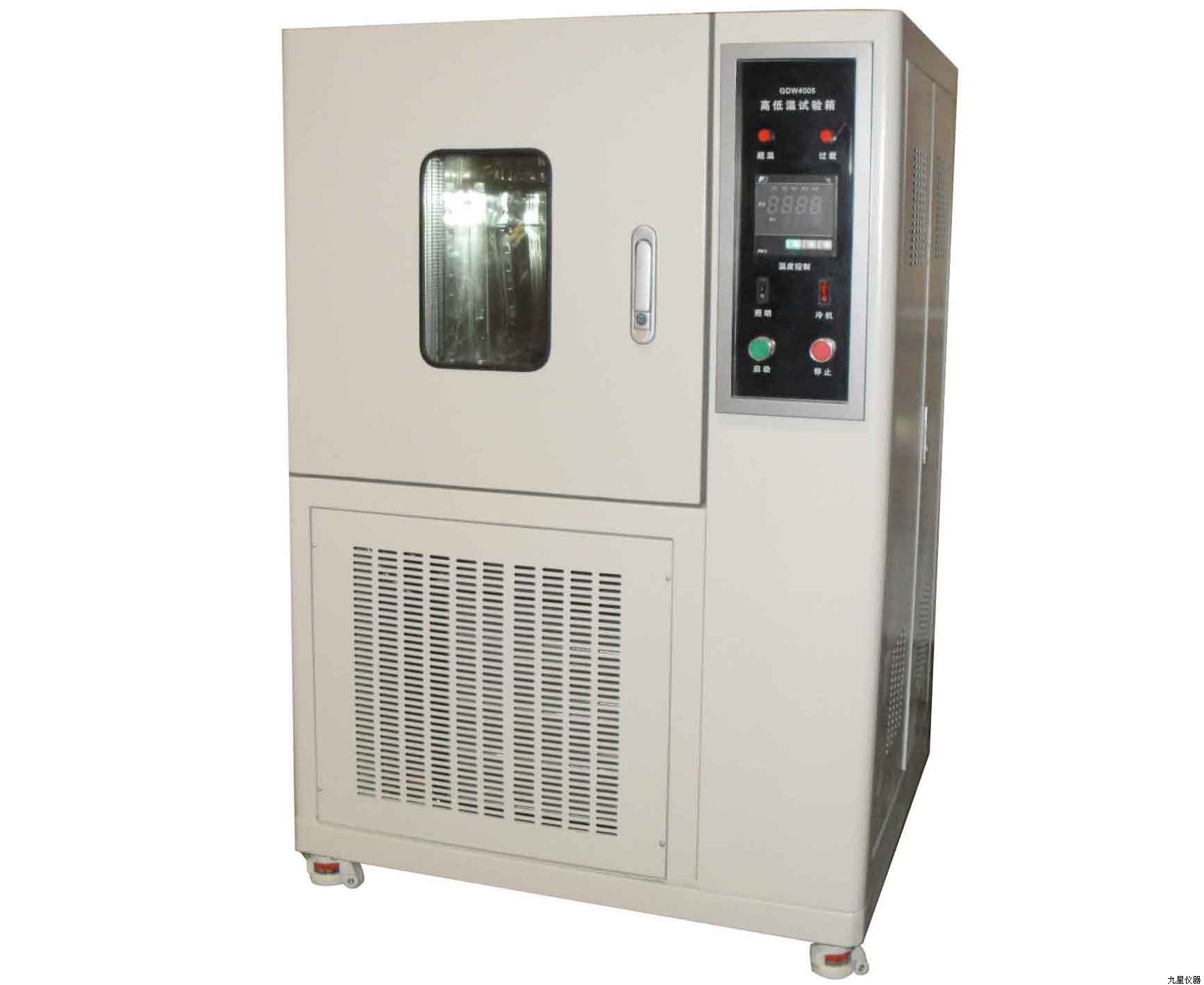

高低温试验机,九星高低温测试箱
发布时间:2016/10/5 16:02:25

JX-PRH-80L

控制方式与特色:

可程式高低温试验箱根据用户要求并参照JB/T4283-91;GB/T14294-93设计、制造。主要用于制造和维持温度恒定的空间,该高低温箱装置的制冷、加热等完全自动控制。其工作原理是采用平衡调温控制系统(BTC),以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定的使用。

满足标准:

 本设备满足《GB2423.1-89电工电子产品基本环境试验规程》试验A:低温试验方法、《GB2423.2-89电工电子产品基本环境试验规程》试验B:高温试验方法、

一:技术参数

內部尺寸:40x50x40(WxHxD)CM

外部尺寸:60x147x110(WxHxD)CM

温度范围:-70℃ ~ +150℃

温度波动度:±0.5℃

温度偏差:≤±2℃

温度最低极限:-40℃

升温时间:由-70℃升至150℃约需75分钟(空载时)

降温时间:由+20℃降至-70℃约需85分钟(空载时)

内箱材质:不锈钢镜面钢板(SUS #304  1.0mm厚)

外箱材质:不锈钢拉丝钢板(SUS #304  1.0mm厚)或表面烤漆处理

保温材质:硬质Polyurethane发泡及耐高温24K玻璃棉,起到保温及耐热的双重功效

送风循环系统:60W循环马达一只,起到对称吹风作用,保证高精度均匀度的要求

不锈钢加长轴心

多翼式扇叶(SIRCCO FAN),噪声小风量大

双向可调百叶,确保试验箱内各点温度分布均匀

箱门: 单片门,单窗口,左开,把手在右手边

窗口270x360x40mm 3层真空层,有效降低能耗。

平面嵌入式把手,开启方便及箱门开启时不会产生振动.

后钮:SUS #304



二、冷冻系统:

 压缩机: 制冷压缩机采用贰台TECUMSEH(法国泰康)低温压缩机组成制冷系统。泰康压缩机具有结构紧凑,振动小、噪声低,能效比高,低温工况制冷量大等特点, 优化设计的制冷系统有利于降低运行费用,增加可靠性。

冷媒:美国杜邦环保冷媒R404A,有效保护大气层溴气层含量,支持环保事业

冷凝器:鳍片式附散热马达前面进风后面出风有效降低口音蒸发器:鳍片式多段式自动负载容量调整

其他附件: 干燥剂,冷媒流量窗口,修理阀

膨胀系统:容量自动控制节流降压之冷冻系统,采用多回路控制,针对不同温度点采用不同的自动膨胀阀来控制冷媒流量,从而达到精确控温降低能耗。

四、控制系统:

   可程序温度控制器:韩国原装进口7寸U700液晶显示触控式控制器,高对比附背光功能之大型LCD显示器

     1.控制器规格:

        .精度: 温度±0.1%+1digit F.S

        .分辨率:温度0.1℃

        .温度斜率:0.1~9.9℃可设定

        .具有上下限待机及警报功能

        .两种温度入力信号选择PT 100Ω或mv及4~20mA三种选择

        .温度变换出力:10mv/1℃, 10mv/1%RH

        .16组P.I.D控制参数设定,P.I.D自动演算

     2. 画面显示功能:

        .采画面对谈式,无须按键输入,荧幕直接触摸选项

        .温度设定(SV)与实际(PV)值直接显示

        .可显示目前执行程序号码,段次,剩余时间及循环次数

        .运转累计时间功能

        .温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

        .具单独程序编辑画面,每页可输入5个段次温度,时间

        .定点或程序动作状态显示

.中文显示

   .荧幕可作背光调整

        .荧幕显示保护功能可做定时,TIMER或手动关闭设定

      3. 程序容量及控制功能:

        .可使用的程序量:最大120组

        .可使用的记忆容量:1200SEGMENTS

        .可重复执行命令:每一个命令可达999次

        .程序之制作采对谈式,具有编辑,清除,插入等功能

        .具2组时间信号输出控制(可控制待测物ON/OFF动作)

        .程序执行中具有跳档,保持功能

        .SEGMENT时间设定 0~99Hr59min

        .具有断电程序记忆,复电后自动啓动并接续执行程序功能

        .具RS-232C通讯界面(软件另售)

        .程序执行时可实时显示图形曲线

        .具有预约啓动及关机功能

        .具有日期,时间调整功能

        .按键及画面锁定(LOCK)功

 加热器:  鳍片式散热管镍铬合金U型高效加热器,自动演算高精确

度PID+SSR控制(演算周期:1~4S可设),使其热损耗量与加热量

相当,故比传统ON/OFF控制省电约10%

 测温体:台制高精度 DIN规格A级 ψ4.8mm SUS #304不锈钢制PT 100Ω 2

安全装置: 当试验箱发生故障时提供以下安全保护,并发出声光报警

 独立超温保护系统:当试验室温度超过设定值时切断加热电源,并发出声光报警

  五、标准配置:

     1 电源线4.0 mm2x4蕊,低阻抗橡胶电缆线2.5m长1条

     2  RS-232C通讯界面端子一个(9PIN)

3 不锈钢SUS #304方型冲孔钢板置物架2片

4 不锈钢可调整间距40mm置物架轨道2组

5  11W节能照明窗口灯一支

6 机体左侧ψ50mm测试孔1个附不锈钢孔盖1只,硅胶塞头1只。

7 保险丝一套(易损件)

8 控制器使用说明书一套,操作说明书一套,测试报告一份

9.设备使用条件:

   三相五线制380V±10%;50 Hz;整机总功率:7.8Kw

    温度: 5~35℃ ,湿度:< 90%R.H;

     用水供水条件:电阻率不低于500MΩ/M的纯净水

    禁止使用条件: 易燃、爆炸、易挥发性物质试样的试验及储存;腐蚀性物质试样的试验及储存;生物试样的试验或储存;强电磁发射源试样的试验及储存; 周围无强烈振动

可按客户要求定制:
